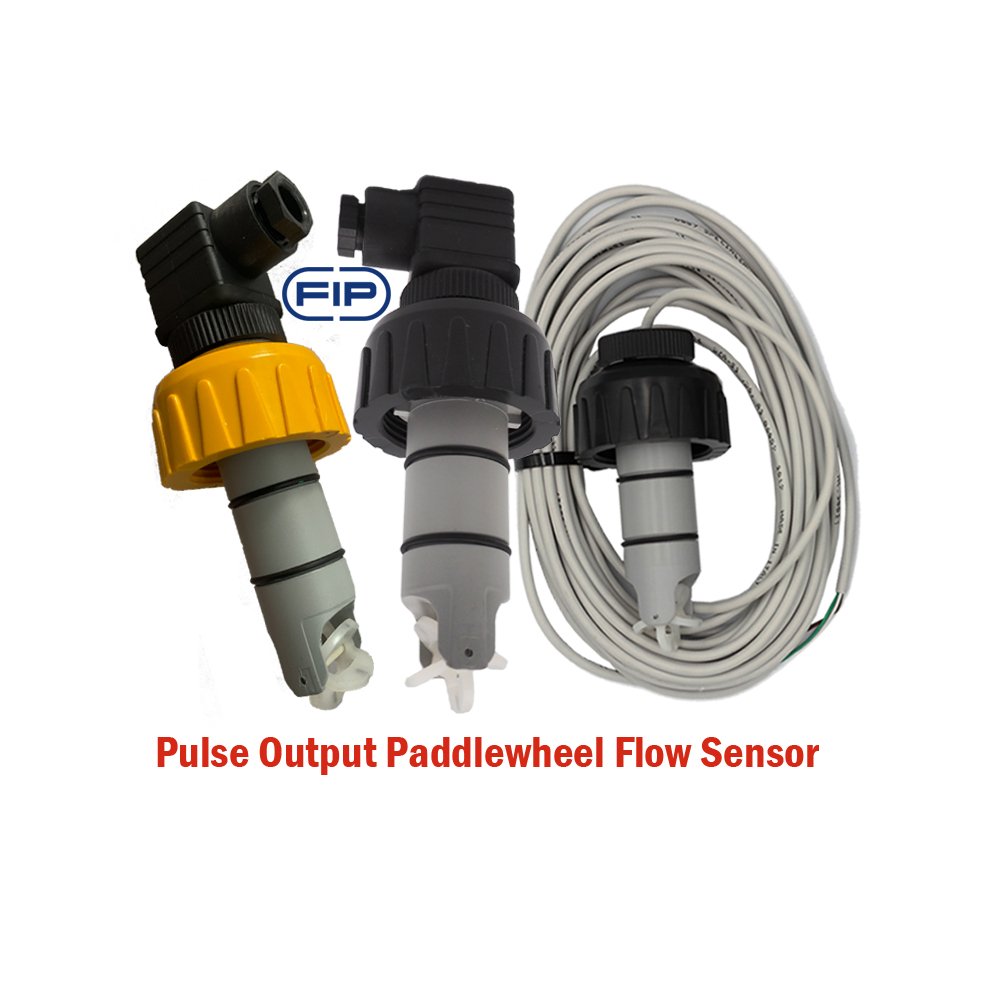

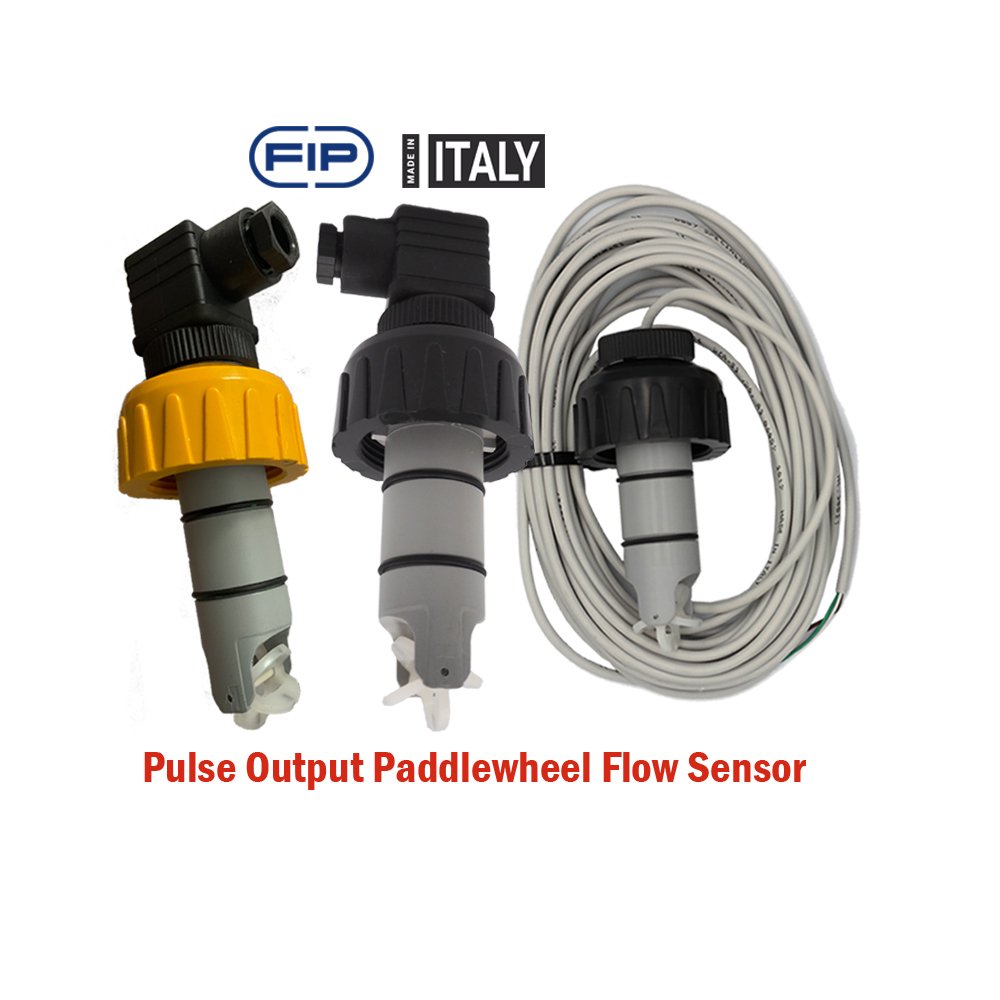

F3.00 Paddlewheel Flow Sensor

F3.00 Series เป็นโฟล์วเซ็นเซอร์แบบใบพัดหมุนเหมาะกับการใช้งานเพื่อวัดอัตราการไหลของของเหลวที่ไม่มีสารแขวนลอยหรือสารเคมีบางชนิด ขนาดท่อตั้งแต่ DN15-DN600 โดยมีวัสดุตัวเซ็นเซอร์ ให้เลือกหลายชนิดเช่น CPVC, PVDF, 316SS สัญญาณเอ๊าท์พุทเป็นแบบสัญญาณพัลส์ (Square wave)  ที่สามารถนำไปต่อกับจอแสดงผลชนิดดิจิตอลที่มีจำหน่ายในท้องตลาดได้หลากหลายยี่ห้อ  นอกจากนี้ยังมีรุ่นที่สามารต่อเข้ากับพีแอลซี (PLC) ได้โดยตรง  (F3.00.P.XX)   ซึ่งจะมีสัญาณเอ๊าท์พุทเป็นแบบ Push-Pull ที่สามารถต่อเข้ากับพีแอลซีได้ทั้งแบบ NPN หรือ PNP สำหรับงานออโตเมชั่นอีกด้วย ตัวเซ็นเซอร์มีทั้งรุ่นที่มีระบบป้องกันเป็นแบบ IP68  ซึ่งเหมาะสำหรับติดตั้งภายนอกอาคาร และรุ่นแบบ IP65 เหมาะสำหรับติดตั้งภายในอาคารโดยทั้งสองรุ่นสามารถต่อสายสัญญาณได้ยาวสูงสุด 300 เมตร

MAIN FEATURES :

• Pipe size range : DN15 to DN600 (0.5" to 24")
• Sensor Length : L0 / L1
• Flow rate range : 0.15 to 8m/s (0.5 to 25ft/s)
• Linerity : + 0.75%o of full scale
• Repeatability : 0.5% of full scale
• Minimum reynolds number required : 4500
• 5 - 24VDC ±10% Regulated (F3.00.H) Power Supply (< 30mA @24VDC)
• 12 - 24VDC ±10% Regulated (F3.00.P) Power Supply (< 30mA @24VDC)
• NPN Open-Collector Square Wave Pulse Output (F3.00.H)
• Push-Pull Square Wave Pulse Output (F3.00.P)
• IP68 or IP65 Enclosure

• 8m Standard Cable Length (IP 68 Model, Max. 300m)
• C-PVC, PVDF or 316L SS Sensor Body Material

• EPDM or FPM 0-Ring
• ECTFE (Harlar) Rotor

• Ceramic Shaft
